Toepassing binnen de betonproductiestraat
Voor een zeer innovatieve, volautomatische productiestraat voor betonnen vloerdelen hebben wij complete hydraulische aandrijfsystemen ontwikkeld en geleverd. De geproduceerde vloerdelen kunnen direct worden toegepast in de woningbouw, wat resulteert in een sneller, duurzamer en kostenefficiënter bouwproces.
De productiestraat bestaat uit 30 productietafels met een afmeting van 8 × 3,5 meter, die geautomatiseerd en ergonomisch door verschillende werkstations worden getransporteerd. De manipulatoren vormen hierin een essentiële schakel voor het keren en positioneren van de vloerdelen.
Functie van de hydraulische manipulatoren
Ten behoeve van twee werkstations zijn hydraulische manipulatoren toegepast die hoofdzakelijk worden ingezet voor het heffen, draaien en gecontroleerd laten dalen van betonnen vloerdelen. Door de vloerdelen op te tillen en via een planetaire overbrenging te draaien, kunnen de productietafels efficiënt en veilig worden gekeerd binnen het productieproces.

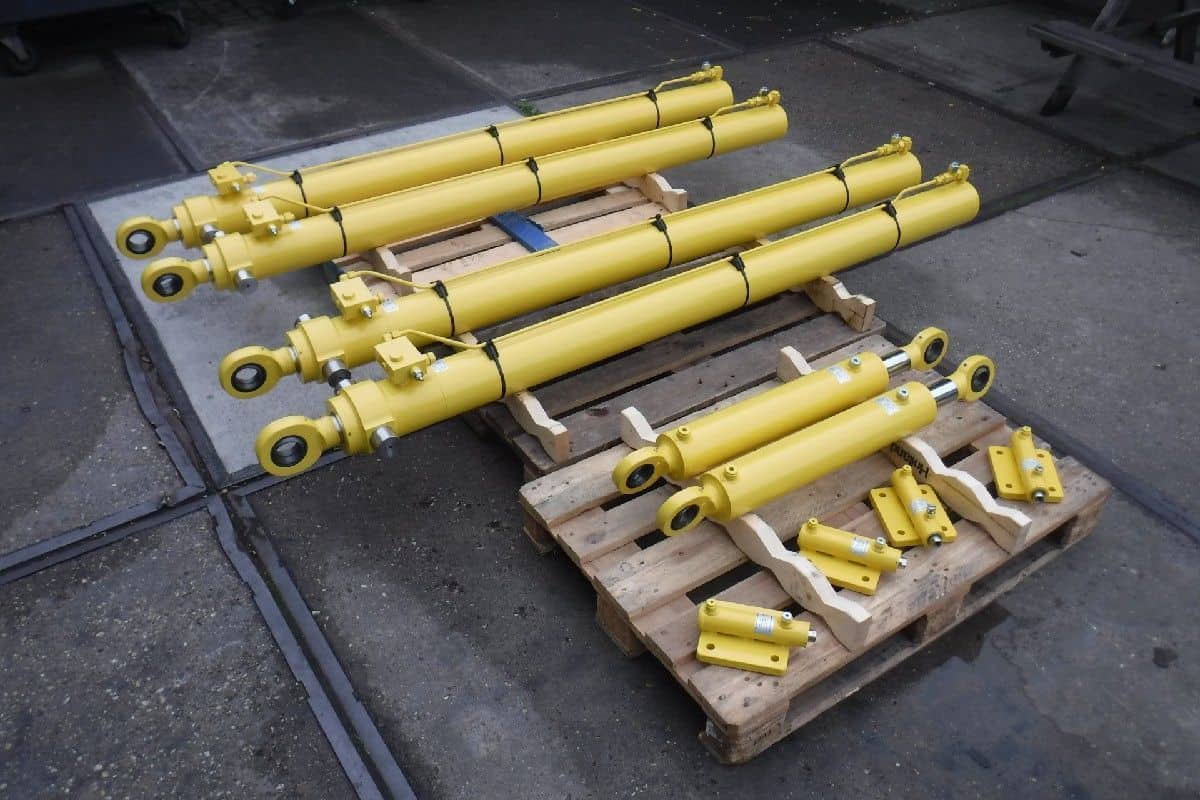

Bij één van de manipulatoren worden de vloerdelen geklemd met hydraulische cilinders die zijn voorzien van wegmeetsystemen in combinatie met druk- en klemkrachtbewaking. Hiermee kan een vooraf ingestelde spankracht nauwkeurig worden gerealiseerd en constant worden gehandhaafd.
Technische kenmerken van het hydraulisch systeem
-
2 hydraulische manipulatorwerkstations
-

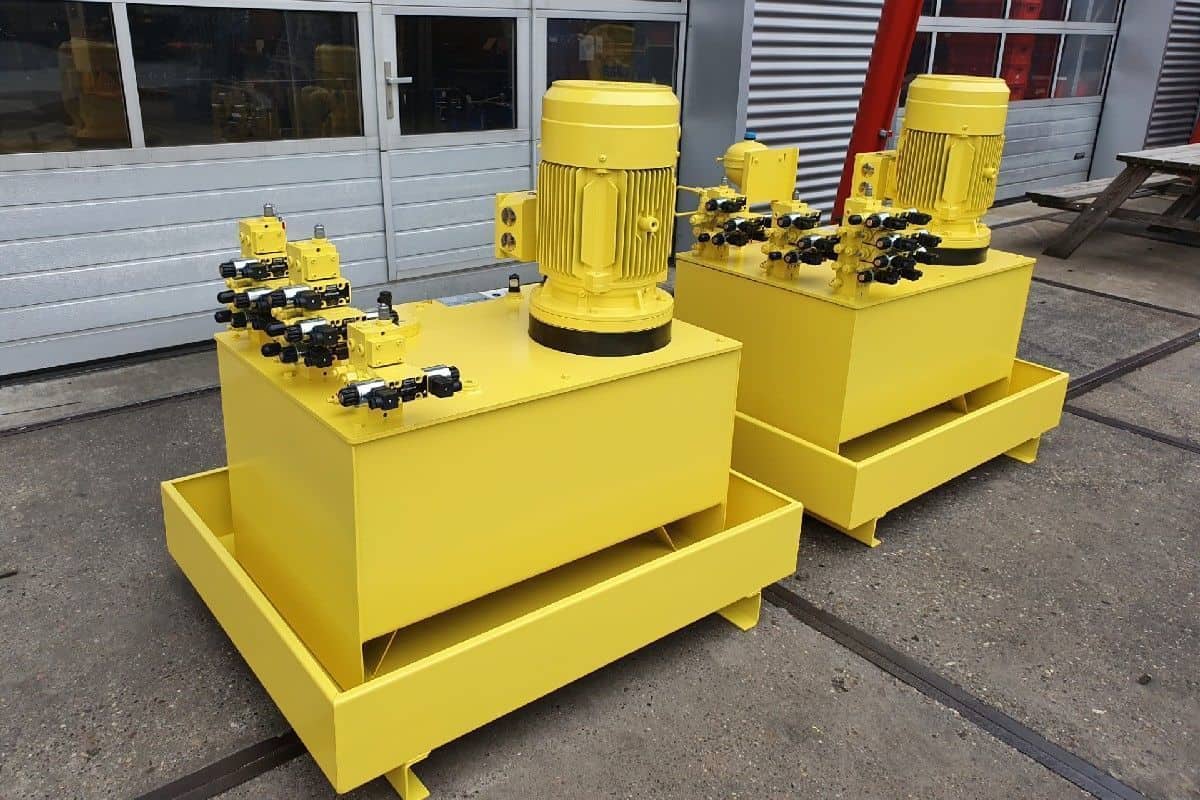

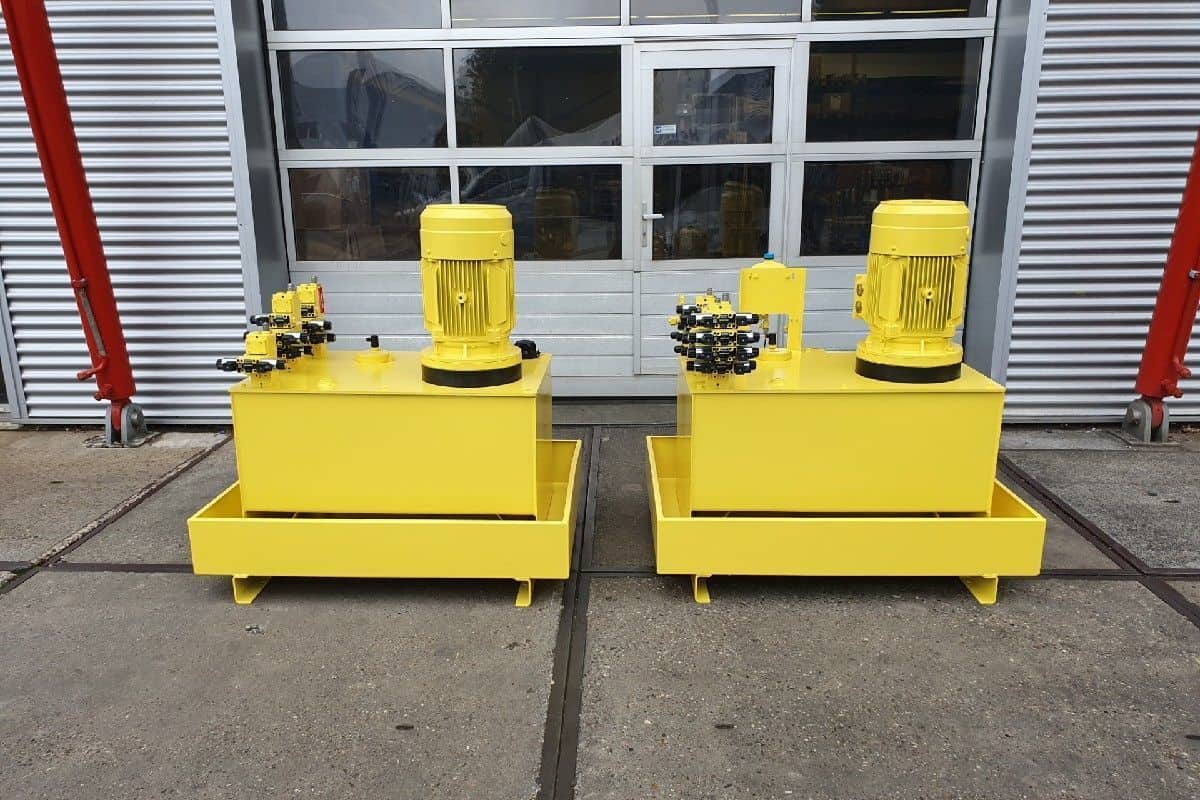

2 identieke powerpacks van 11 kW
-
Aansturing van meerdere hef- en klemcilinders
-
Hydromotor met planetaire overbrenging per manipulator
-
Functie voor heffen, draaien en laten dalen van vloerdelen
-
Cilinders met wegmeting en klemkrachtmonitoring
-
Nivelleringsfunctie op hydromotoren voor optimale klemkracht bij variërende vloerformaten
Complete realisatie door Holland Hydraulics
Voor dit unieke en innovatieve project hebben wij ten behoeve van vijf werkstations het complete hydraulische systeem geleverd, inclusief elektrische besturing. Het volledige traject, van ontwerp en engineering tot productie, installatie en inbedrijfstelling, is door Holland Hydraulics verzorgd. Het resultaat is een betrouwbare, nauwkeurige en toekomstbestendige hydraulische oplossing voor manipulatoren binnen een volautomatische betonproductiestraat.
Projectfoto's
