Draaidoorvoeren worden toegepast in heftechniek

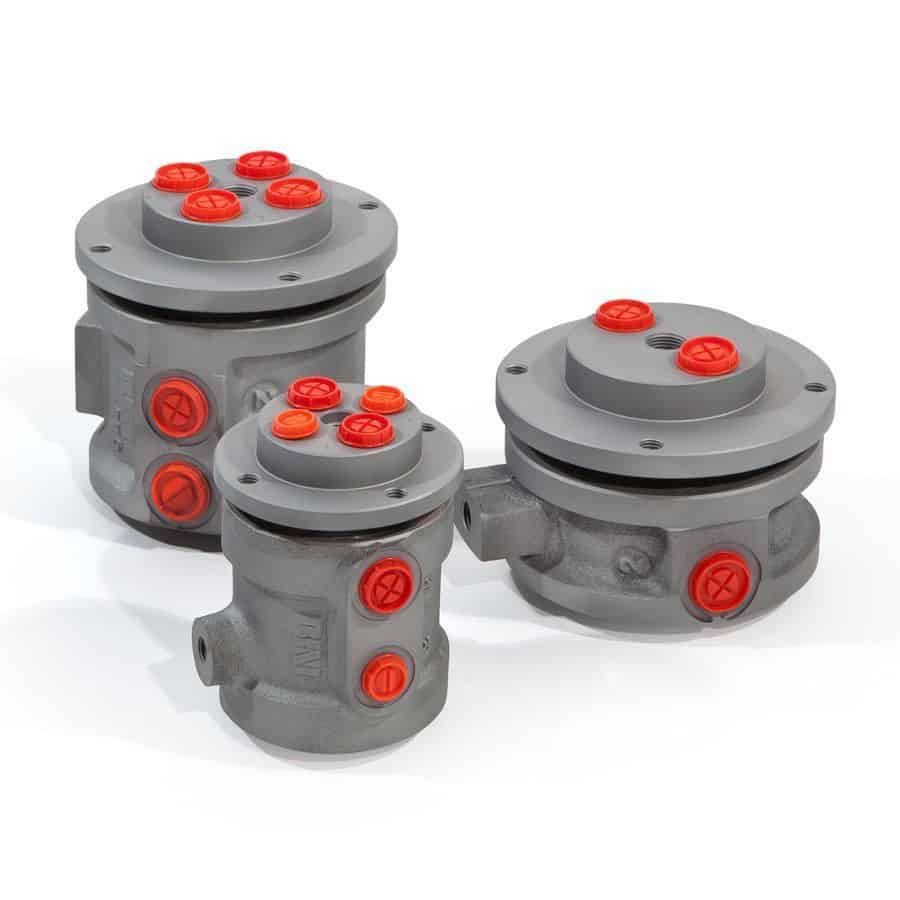

Hydraulische draaidoorvoer Serie DA
De Bini DA-serie hydraulische draaidoorvoeren maakt het mogelijk om vloeistoffen zoals hydraulische olie, lucht of andere media te geleiden tussen een stationair en een roterend machinedeel zonder dat leidingen in de knoop raken. Dankzij de constructie van deze rotary unions kan een betrouwbare overdracht plaatsvinden tot drukniveaus rond 420 bar en toerentallen tot ca. 12 omw./min. Door de robuuste bouw en veelzijdigheid zijn DA-units inzetbaar in een breed scala aan hydraulische systemen met beperkte ruimte voor montage.
Van standaardcomponent tot onderdeel van een complex manifold: wij leveren én denken mee.
Technische Specificaties
- Aantal poorten: 2 tot 7
- Poortafmeting: G 1/4, G 3/8, G 1/2, G 3/4, G 1
- Werkdruk: Max. 420 bar
- Temperatuurbereik: -10°c tot +80°c
- Toerental: Max. 12 omw./min
- Montagepositie: Verticaal
Types
- Type
- DA 045
- DA 060
- DA 085
- DA 100
- DA 110
- Aantal poorten
- 2 tot 4
- 2 tot 6
- 2 tot 8
- 4 tot 7
- 5 tot 7
- Poortafmeting (afh. v. aantal poorten)
- G 1/4, G 3/8
- G 1/4, G 3/8, G 1/2
- G 1/4, G 3/8, G 1/2, G 3/4, G 1
- G 3/8, G 1/2, G 3/4, G 1
- G 3/8, G 1/2, G 3/4, G 1
- Werkdruk
- Max. 420 bar
- Max. 420 bar
- Max. 420 bar
- Max. 420 bar
- Max. 420 bar
- Temperatuurbereik
- -10°c tot +80°c
- -10°c tot +80°c
- -10°c tot +80°c
- -10°c tot +80°c
- -10°c tot +80°c
- Toerental
- Max. 12 omw./min
- Max. 12 omw./min
- Max. 12 omw./min
- Max. 12 omw./min
- Max. 12 omw./min
- Montagepositie
- Verticaal
- Verticaal
- Verticaal
- Verticaal
- Verticaal
