Toepassing binnen de betonproductiestraat
Voor een zeer innovatieve, volautomatische productiestraat voor betonnen vloerdelen hebben wij complete hydraulische aandrijfsystemen ontwikkeld en geleverd. De geproduceerde vloerdelen kunnen direct worden toegepast in de woningbouw, wat leidt tot een sneller, duurzamer en kostenefficiënter bouwproces.
De productiestraat bestaat uit 30 productietafels met een afmeting van 8 × 3,5 meter, die geautomatiseerd en ergonomisch door verschillende werkstations worden verplaatst. De kantelframes vormen hierbij een cruciaal onderdeel van het betonstortproces.
Functie van de hydraulische kantelframes
In het betonstortgedeelte worden aan de ene zijde lege tafels in een kantelframe geplaatst en aan de andere zijde met beton gevulde tafels gecontroleerd uitgekanteld. Deze bewegingen moeten soepel, nauwkeurig en zonder schokken verlopen om productkwaliteit en veiligheid te waarborgen.
De hydraulische systemen verzorgen zowel het vergrendelen van de tafels als de gecontroleerde kantelbeweging, volledig afgestemd op het tempo en de eisen van de productiestraat.
Technische kenmerken van het hydraulisch systeem
-

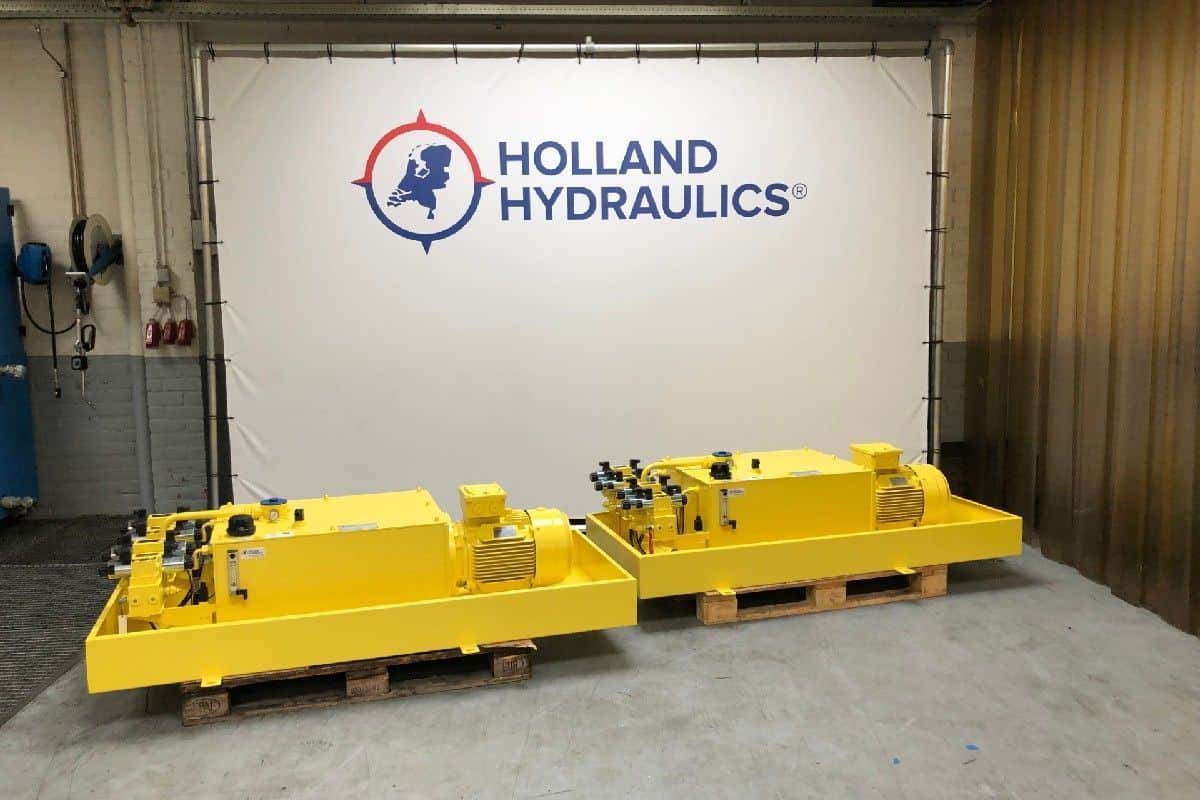

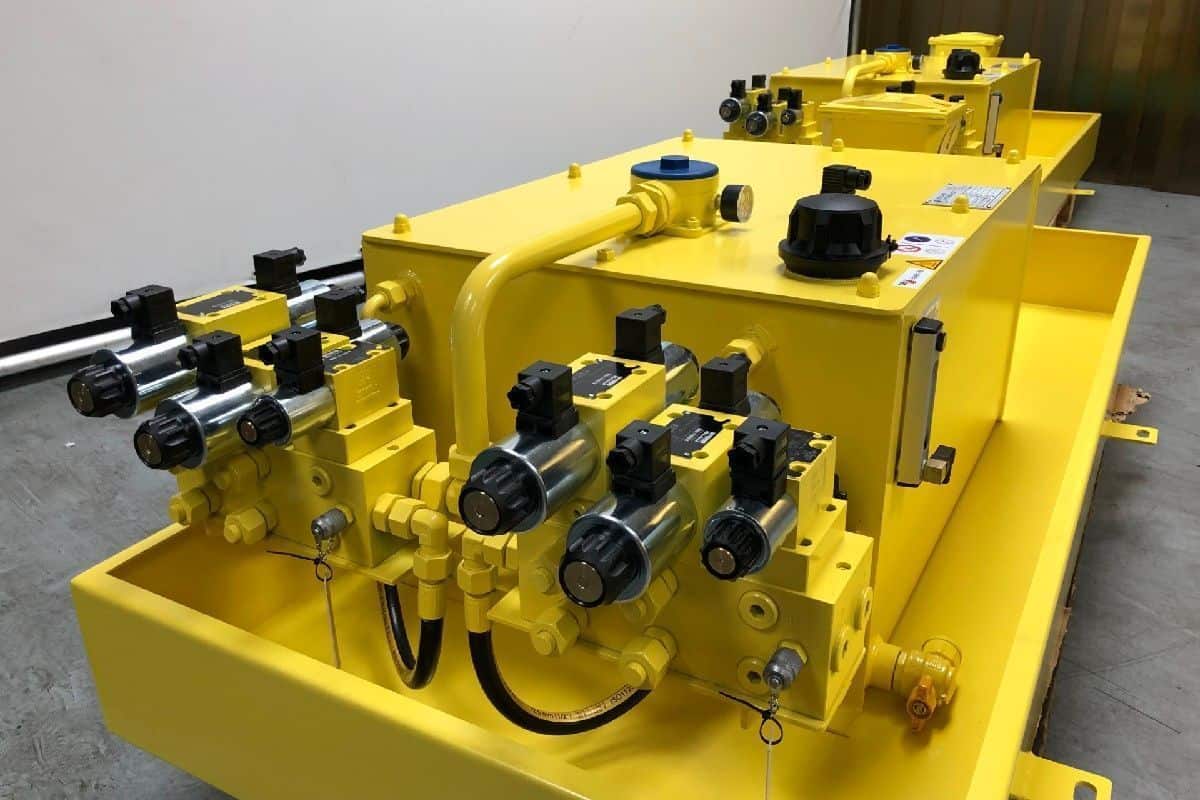

2 hydraulische powerpacks van 11 kW
-

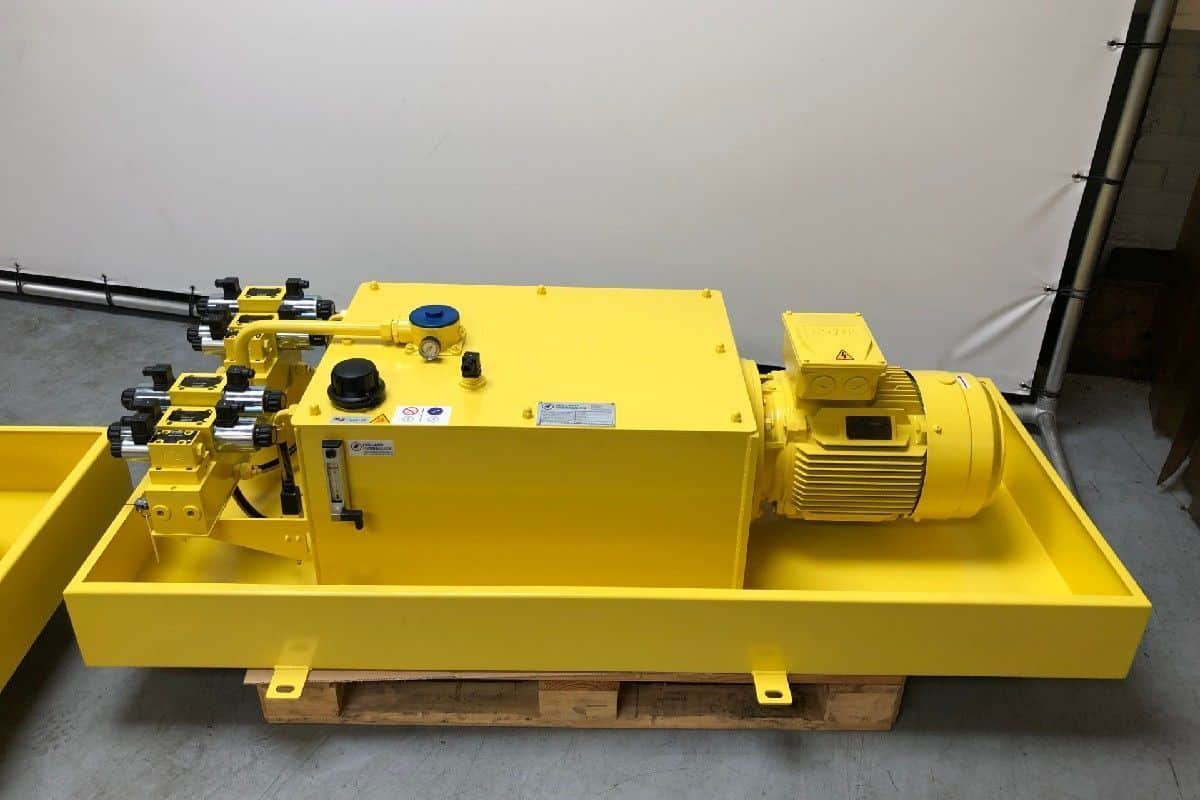

Powerpacks compact ingebouwd in verrijdbare frames
-

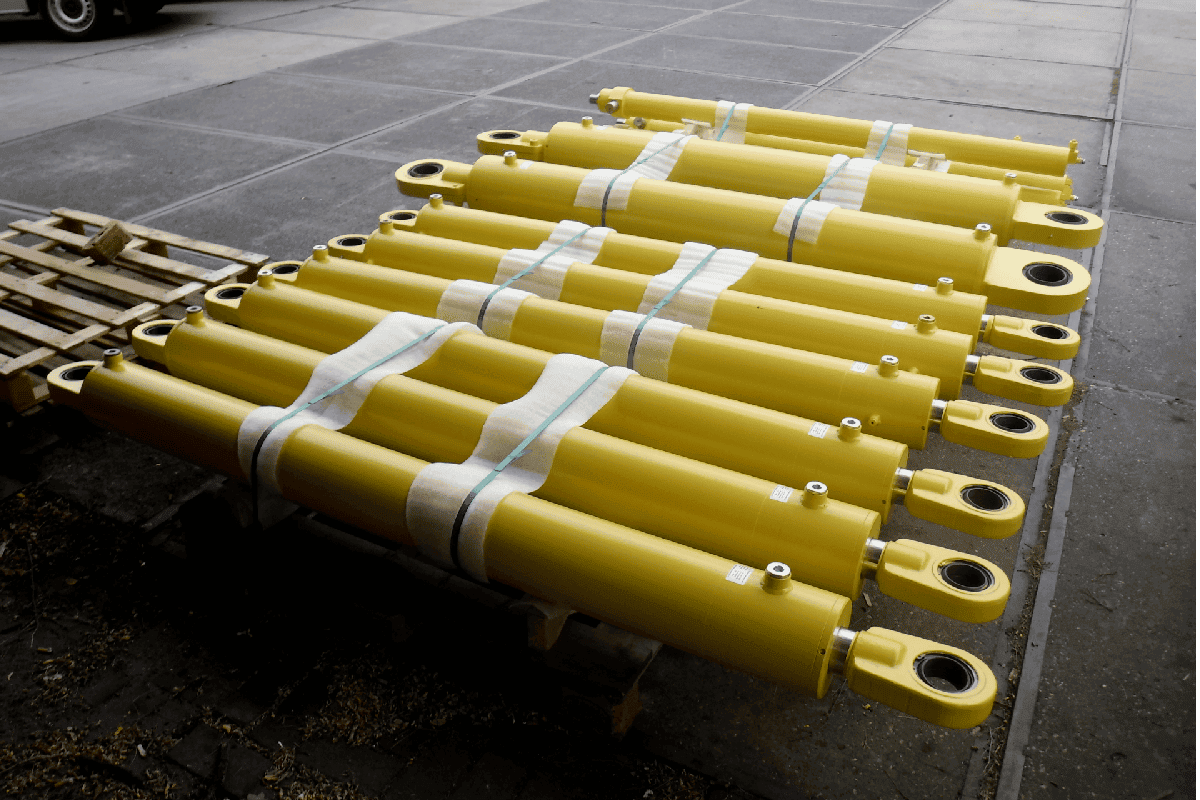

4 hydraulische cilinders per kantelframe, bestaande uit:
-
2 cilinders voor tafelvergrendeling
-
2 cilinders voor de kantelbeweging
-
-
Variabele snelheidsregeling voor gecontroleerd kantelen
-
Afremmen van begin- en eindpositie voor schokvrije beweging
-
Elektromotoren geregeld via frequentieregelaars tot 87 Hz
-
Pompen met vast slagvolume leveren variabele olieflow
-
Zeer nauwkeurige regeling van de bewegingssnelheid
Complete realisatie door Holland Hydraulics
Voor dit unieke project hebben wij ten behoeve van vijf werkstations het complete hydraulische systeem geleverd, inclusief elektrische besturing. Het volledige traject, van advies en engineering tot productie, installatie en inbedrijfstelling, is door ons verzorgd. Het resultaat is een betrouwbare, toekomstbestendige hydraulische oplossing die perfect aansluit op de eisen van een volautomatische betonproductiestraat.
Projectfoto's
