Hydrauliek voor heavy-duty pipe handling equipment
Voor het verstellen en transporteren van grote pijpen in straal- en coatlijnen hebben wij diverse hydraulische systemen ontwikkeld en geleverd. Deze zogenoemde buggies zorgen ervoor dat pijpen van 4 tot 120 inch nauwkeurig in hoogte kunnen worden gepositioneerd en vervolgens veilig worden getransporteerd naar het volgende processtation binnen de productieomgeving.

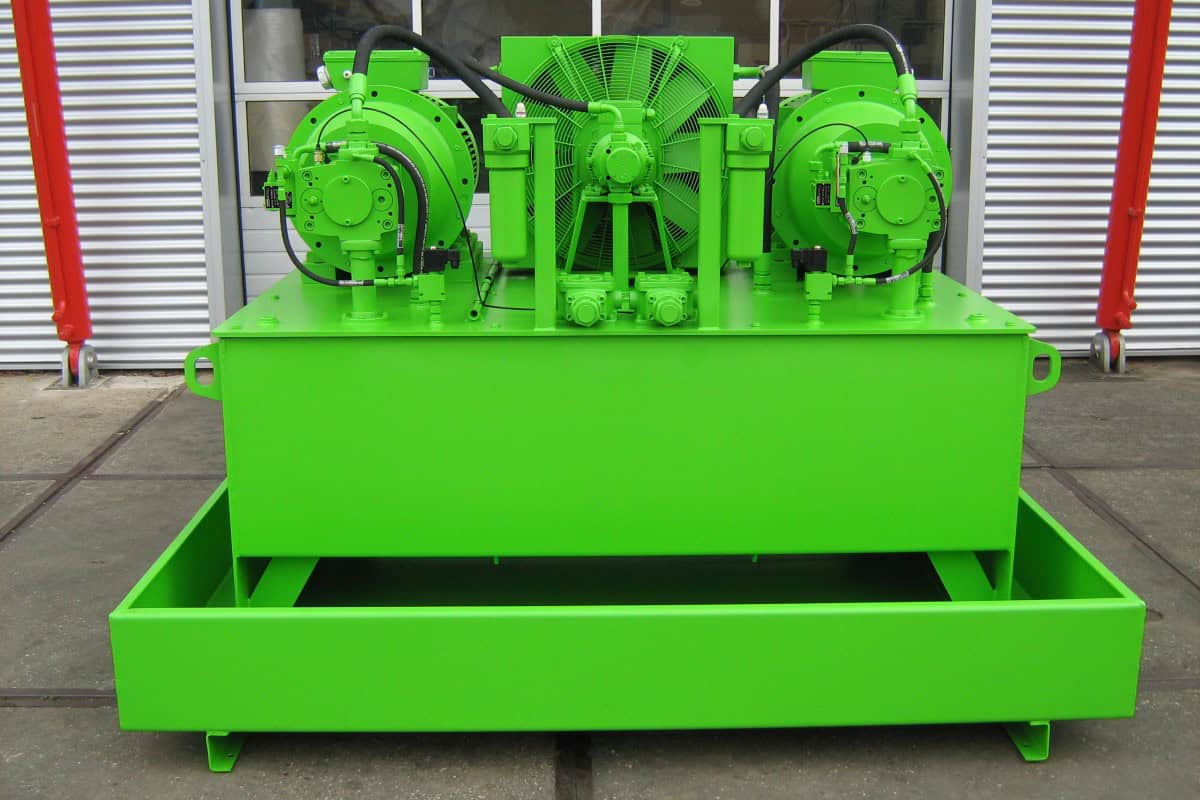

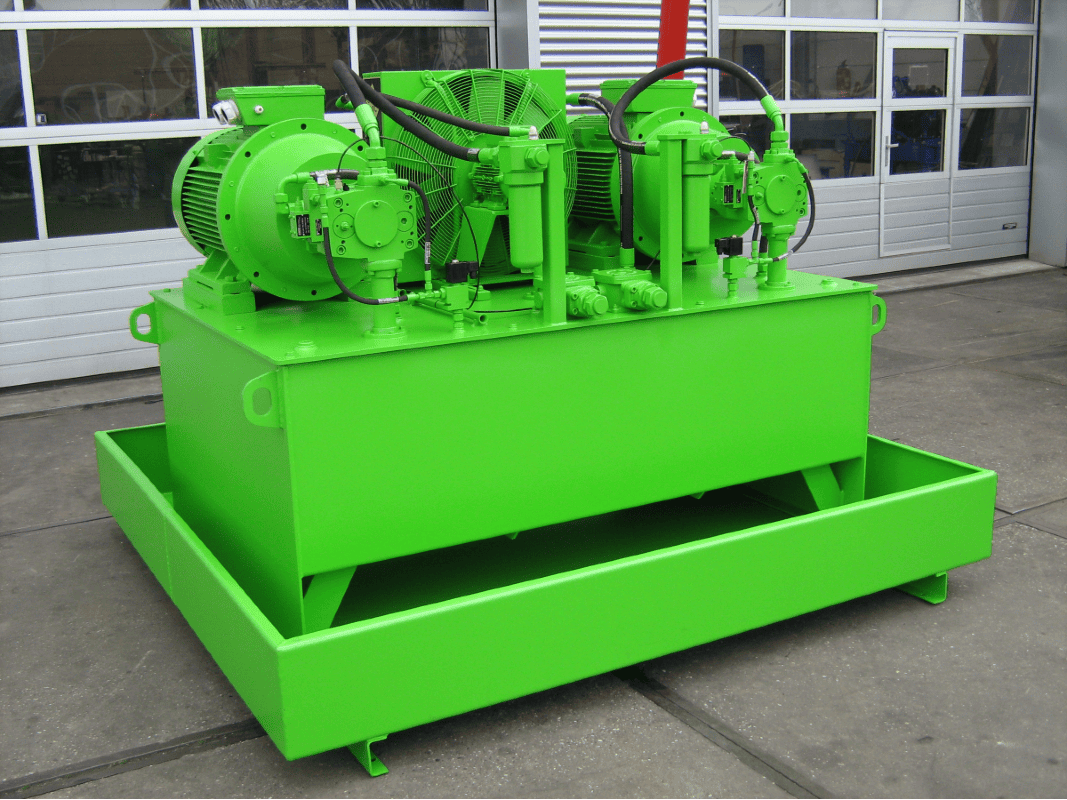

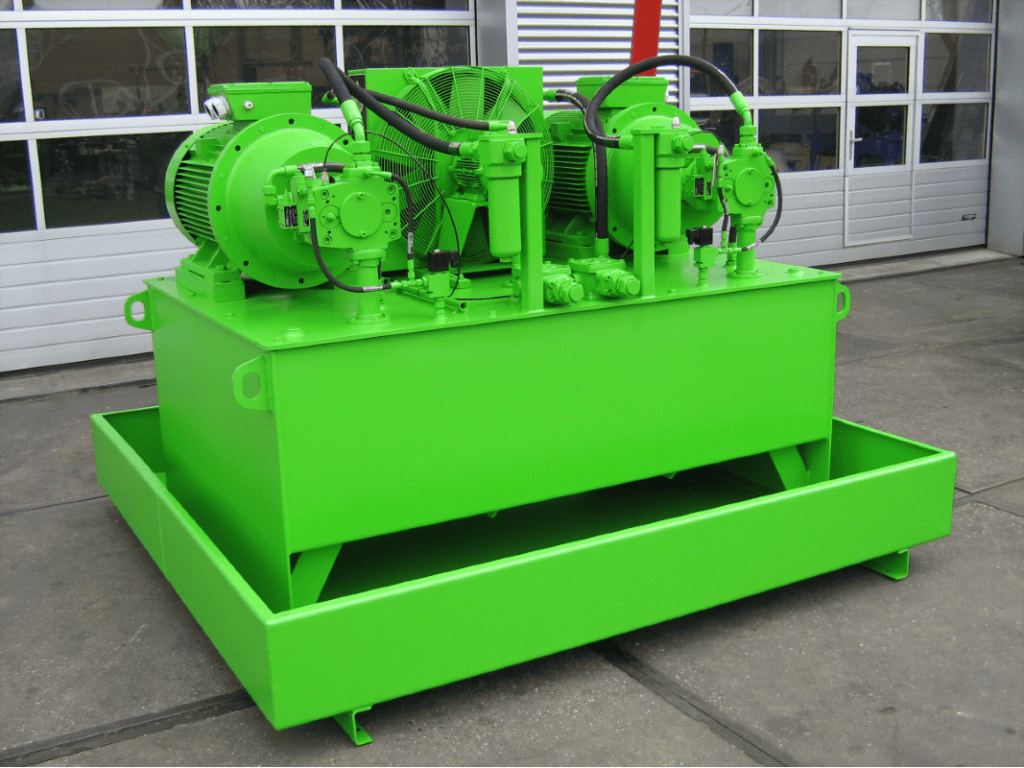

Systeem 1 Hoogteverstelling en transport voor zware pijpen
Het eerste hydraulische systeem stuurt in totaal 15 cilinders aan en is ontworpen voor zware, continue industriële belasting.
Technische specificaties
-
14 hydraulische cilinders voor hoogteverstelling
Afmetingen: 160/110 – 325 mm -
1 hydraulische cilinder voor transport
Afmetingen: 140/100 – 3500 mm -
Vermogen: 2 × 66 kW (60 Hz)
-
Opbrengst: 2 × 160 L/min
-

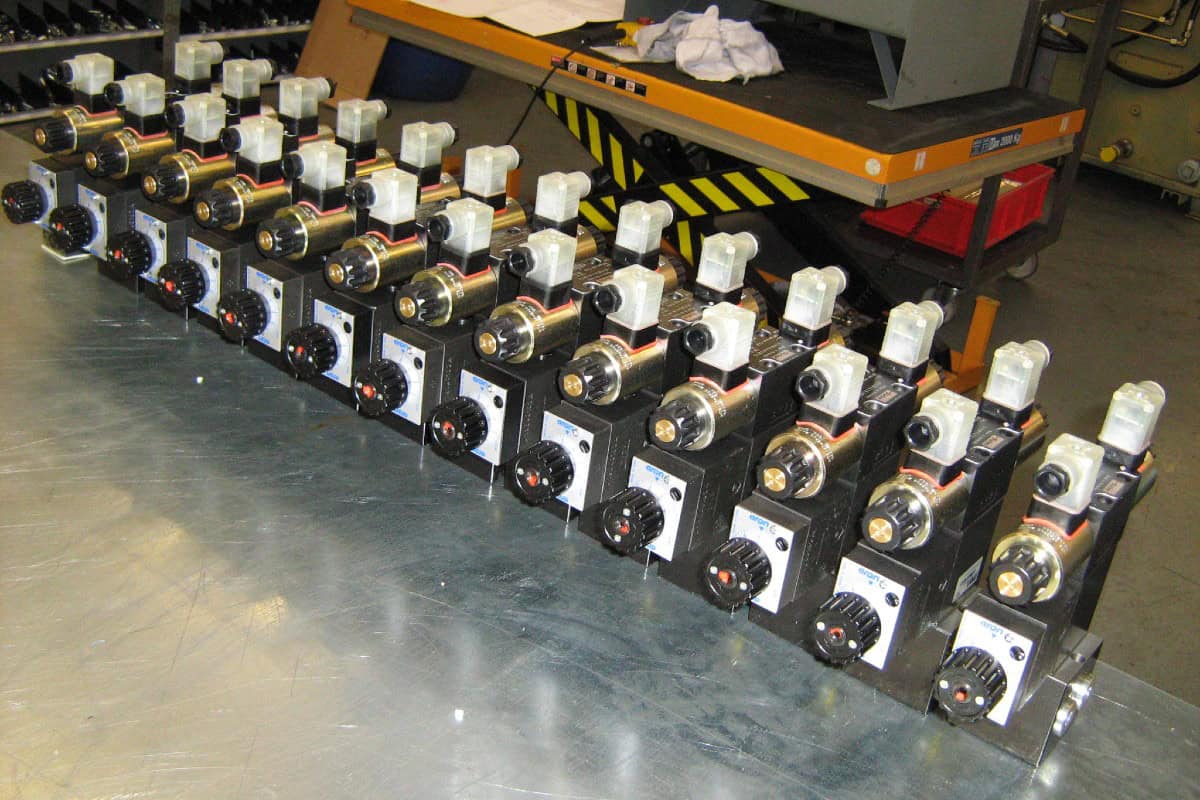

Aansturing hoogteverstelling: zwart/wit-ventielen
-
Aansturing transport: proportioneel schuifventiel
Dit systeem biedt hoge nauwkeurigheid bij grote hoogteverschillen en een krachtige, gecontroleerde transportbeweging.

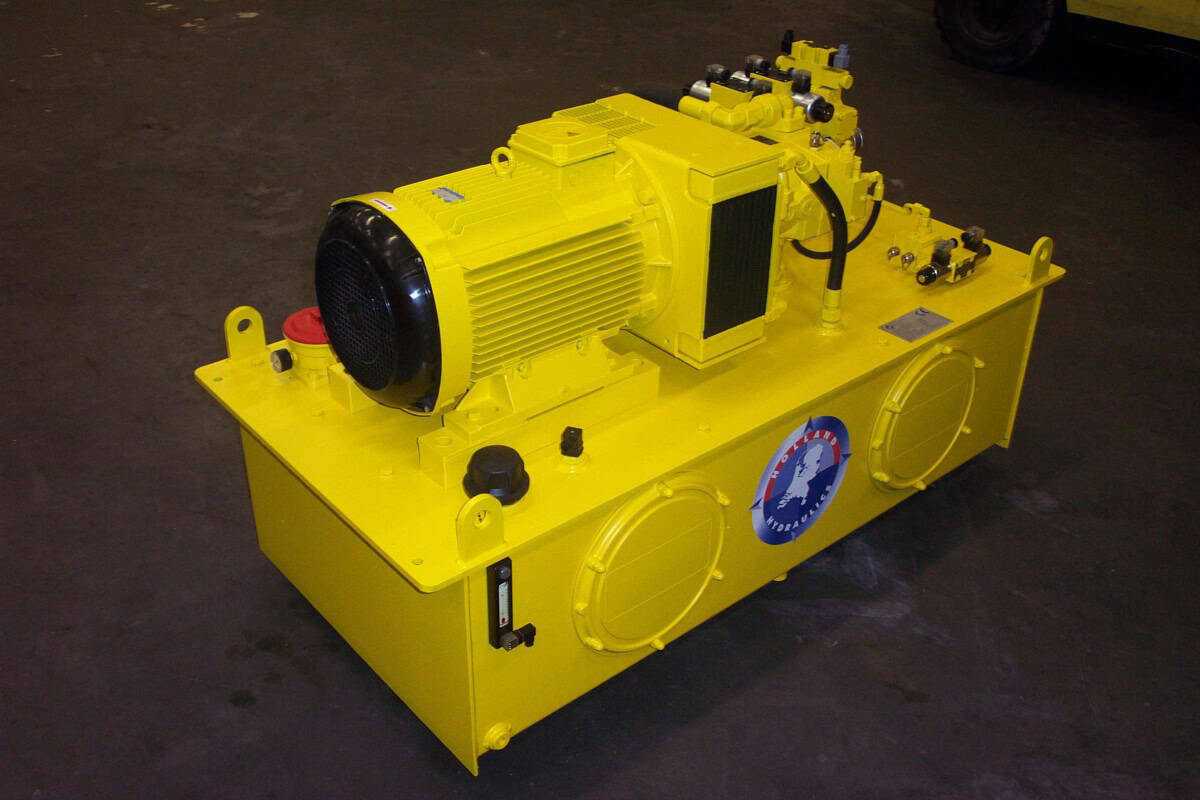

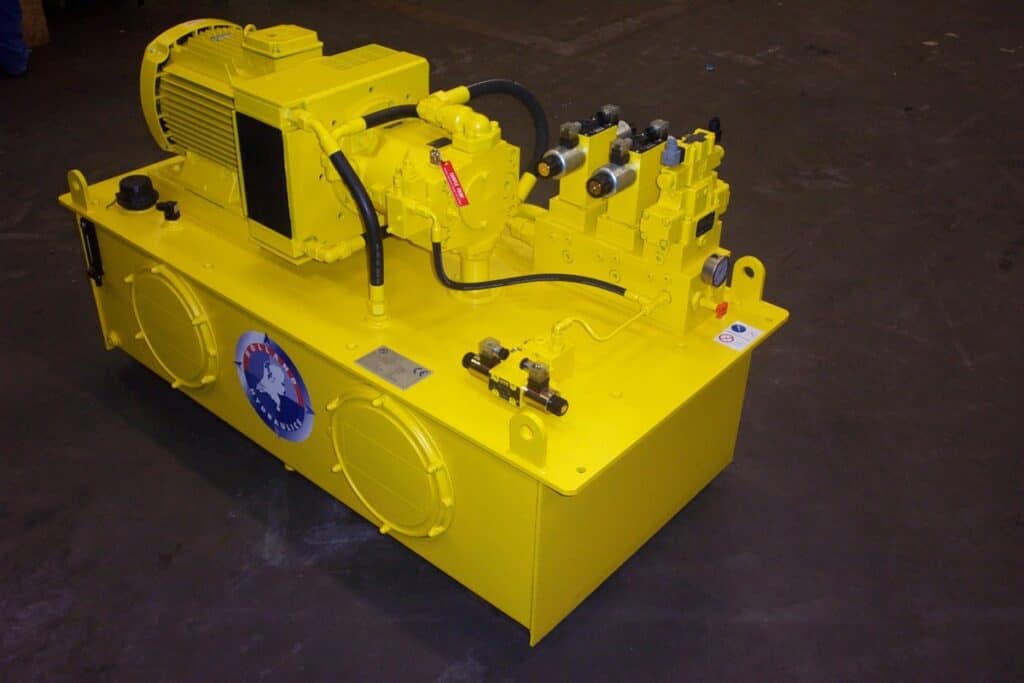

Systeem 2 Compacte aandrijving voor middelzware applicaties
Het tweede systeem bedient drie cilinders en is ingezet voor buggies met kleinere bewegingsvrijheid, maar met dezelfde behoefte aan nauwkeurige sturing.
Technische specificaties
-
2 hydraulische cilinders voor hoogteverstelling
Afmetingen: 160/90 – 110 mm -
1 hydraulische cilinder voor transport
Afmetingen: 125/90 – 4250 mm -
Vermogen: 22 kW elektromotor
-
Pomp: regelbaar, 130 L/min opbrengst
-
Compact ontwerp: kleppen direct op het aggregaat gemonteerd
Dit systeem levert een compacte, efficiënte en onderhoudsarme oplossing voor nauwkeurige verstelling en transportbewegingen.

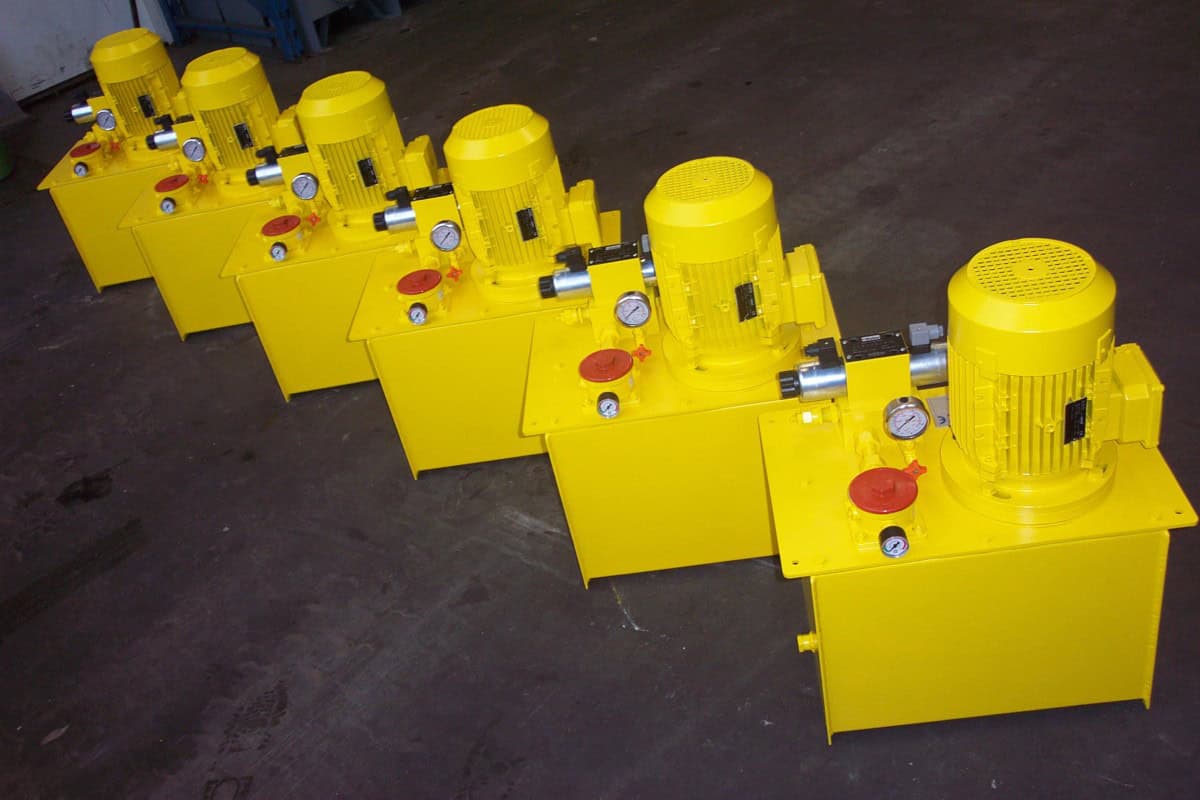

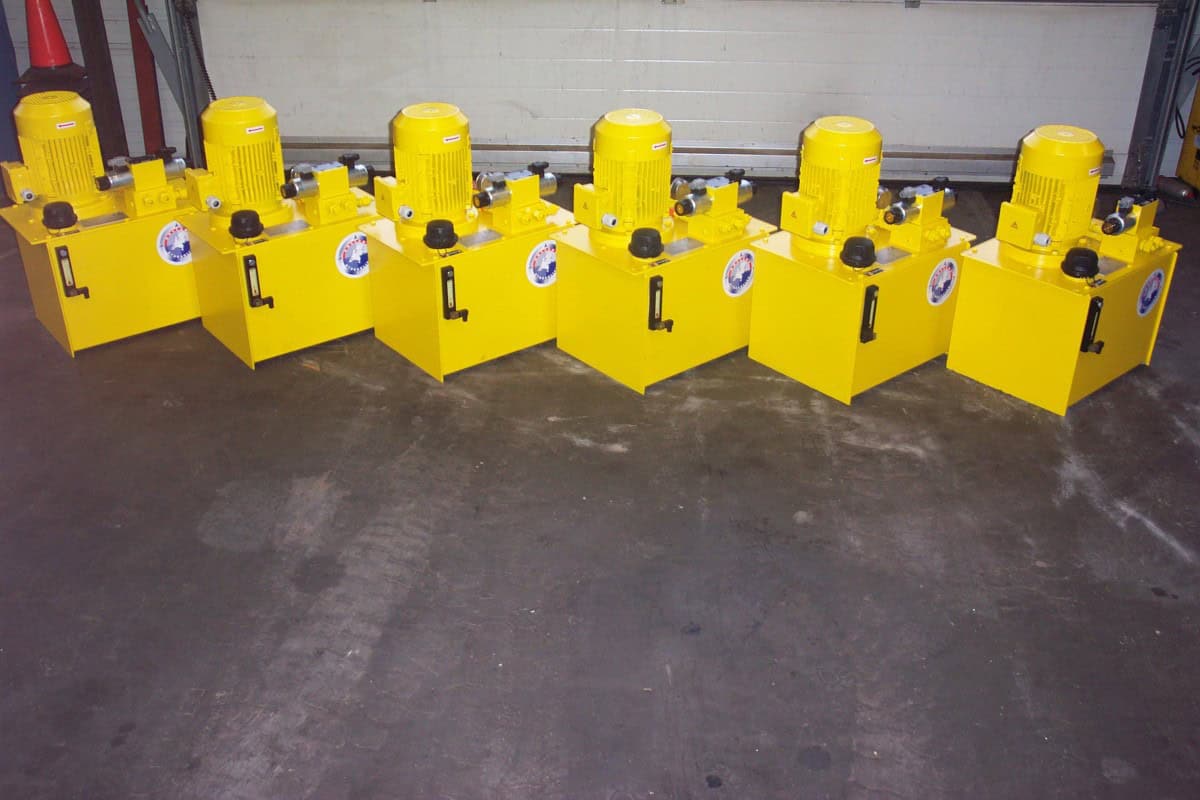

Systeem 3 Individuele power packs per functie
Bij het derde systeem is gekozen voor een modulaire aanpak: elke functie voor hoogteverstelling beschikt over een eigen power pack. Dit biedt flexibiliteit, eenvoudige service en zeer gerichte aandrijving.
Technische specificaties
-
Individuele power packs per functie
-
Vermogen per power pack: 5,5 kW
-
Tandwielpomp: 23 L/min opbrengst
Deze opzet maakt het systeem schaalbaar en ideaal voor configuraties waarin functies onafhankelijk van elkaar moeten kunnen werken.
Complete hydraulische oplossingen voor pipe handling
Wij leveren zowel totaaloplossingen, inclusief advies, engineering, productie en installatie, als losse componenten voor integratie in bestaande handling-installaties.
Met deze drie systemen beschikt de klant over betrouwbare, krachtige en nauwkeurig regelbare hydraulische oplossingen voor het veilig bewegen van grote pijpen binnen complexe productieprocessen.

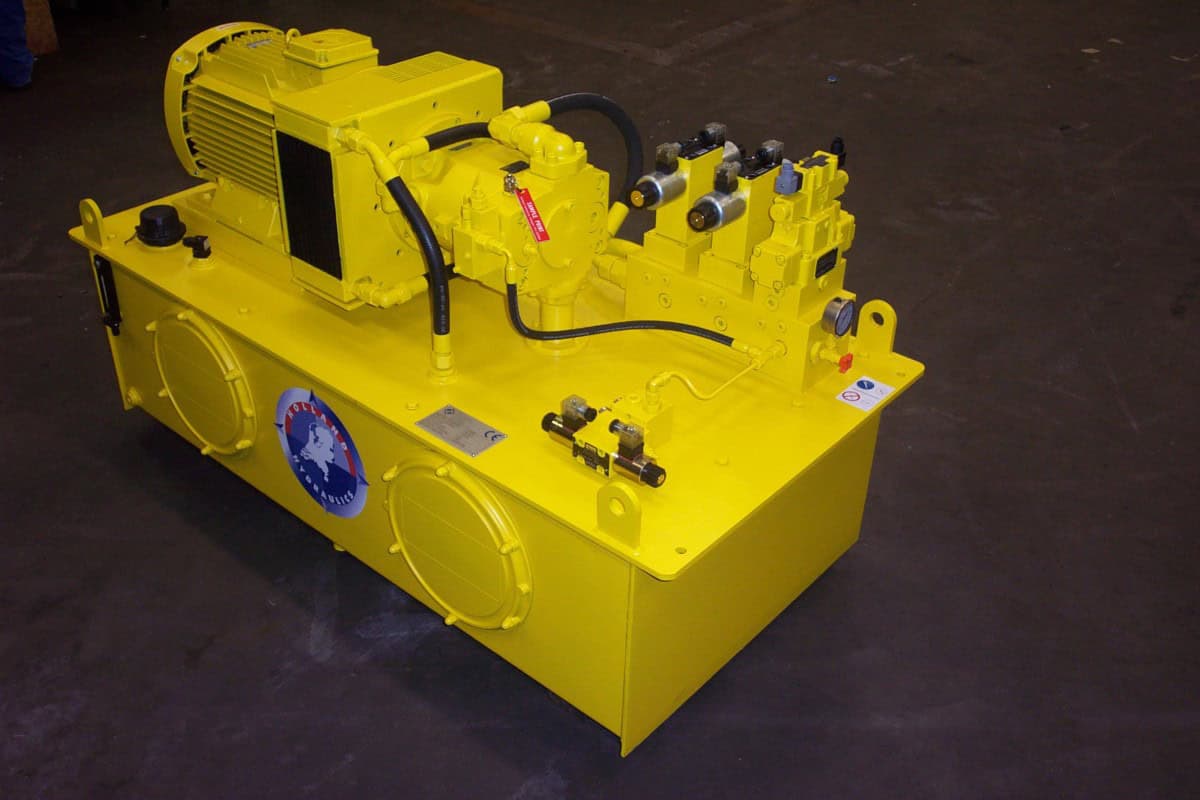

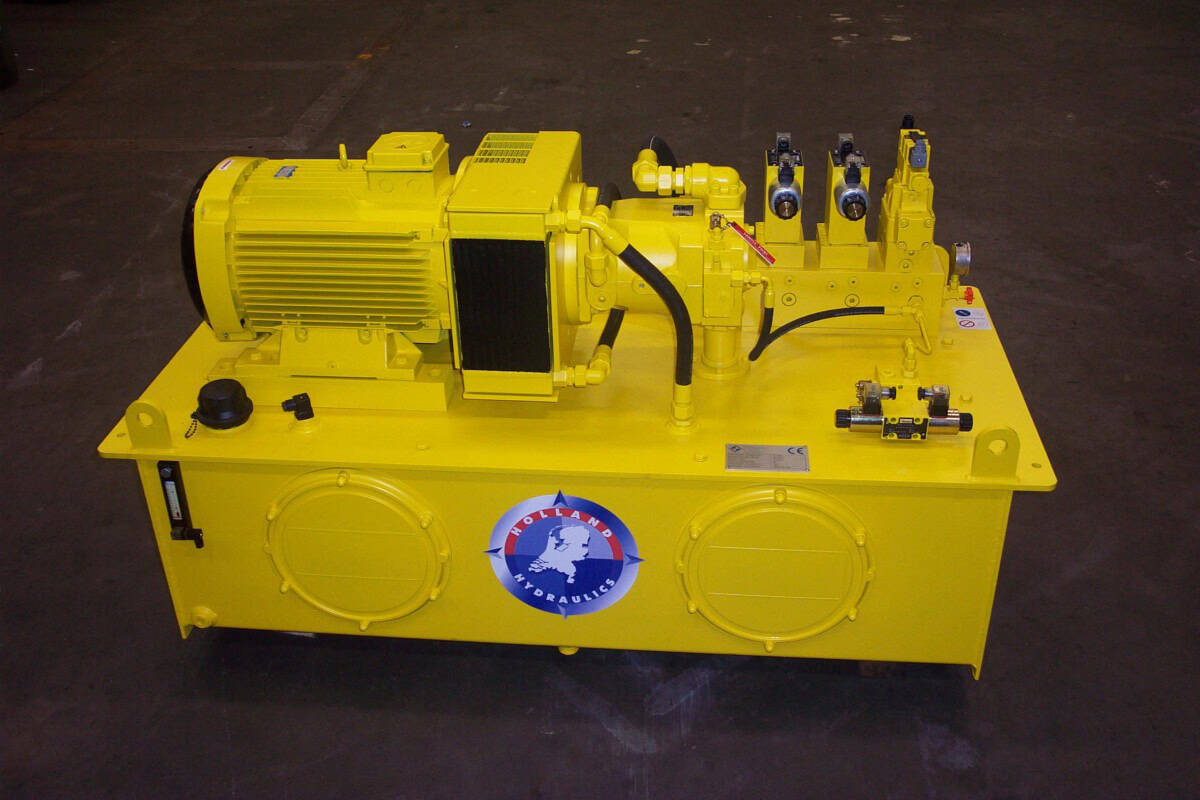

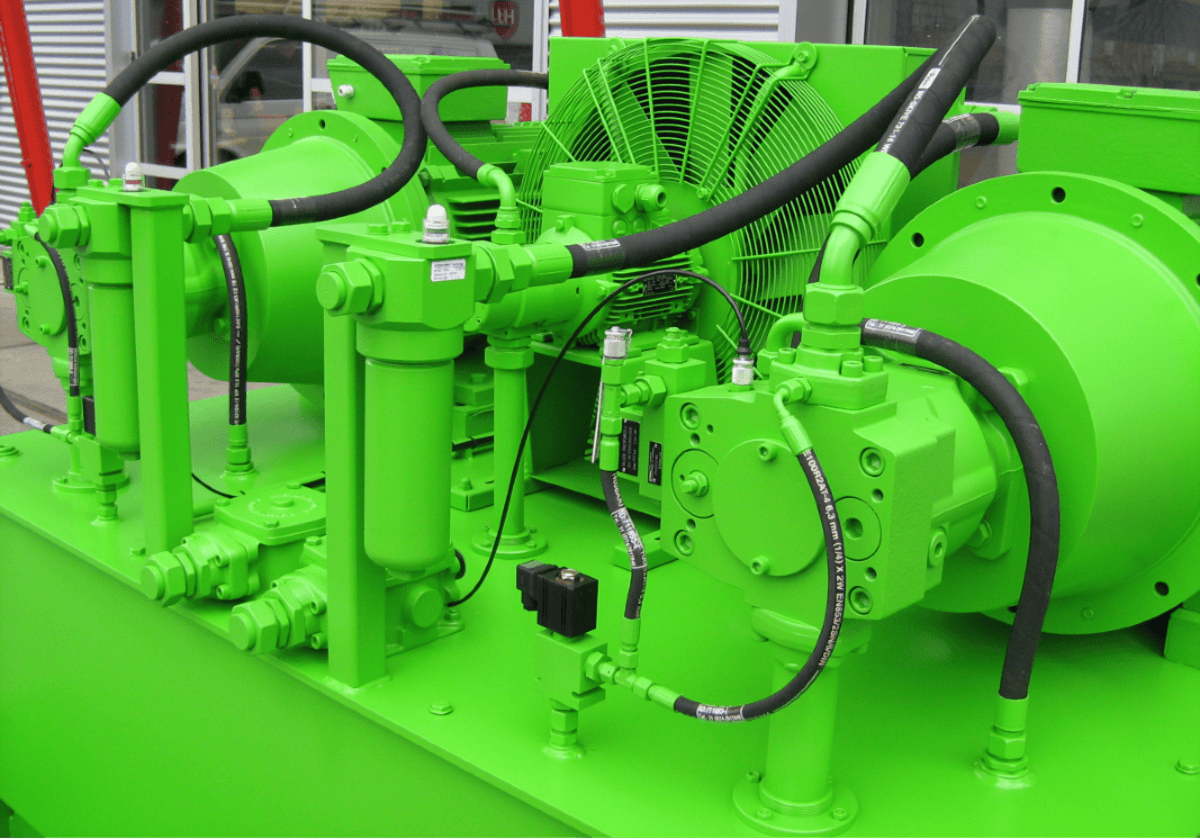

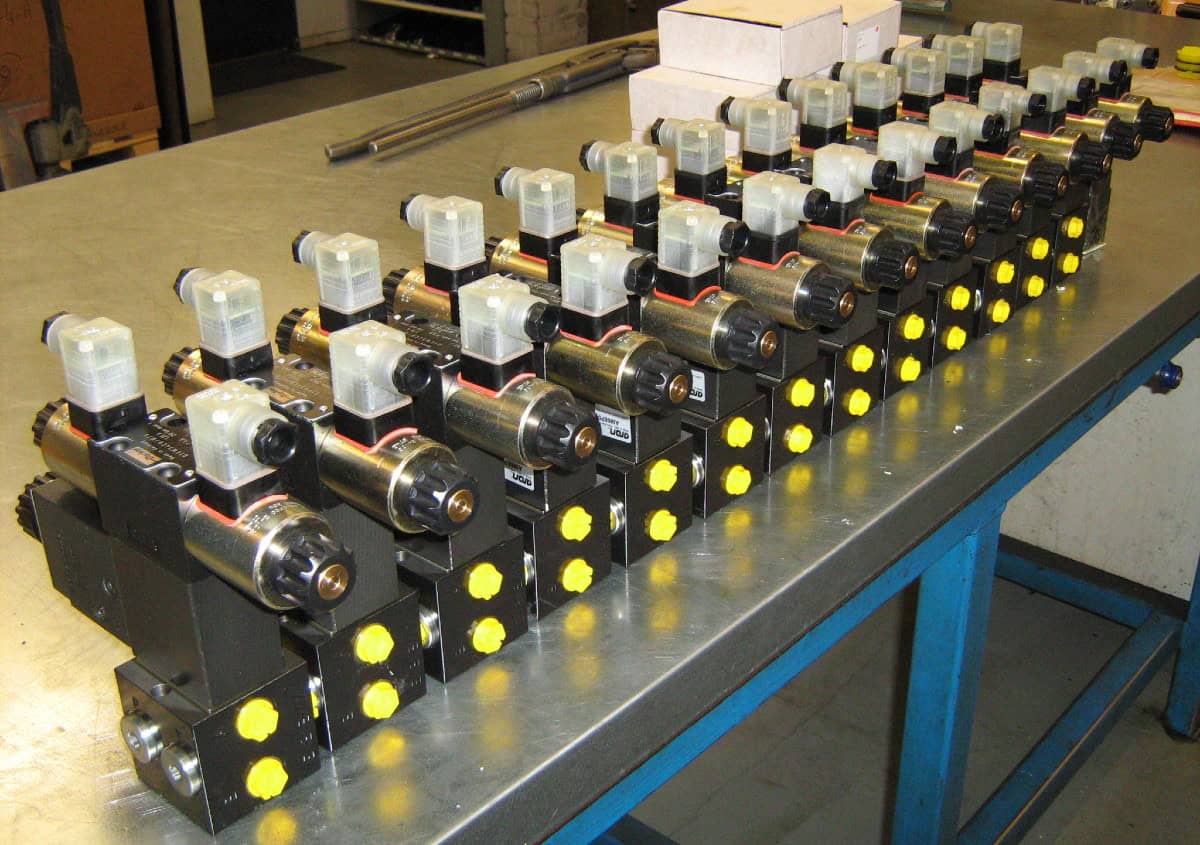

Projectfoto's
