Toepassing binnen de betonproductiestraat
Voor een zeer innovatieve, volautomatische productiestraat voor betonnen vloerdelen hebben wij complete hydraulische aandrijfsystemen ontwikkeld en geleverd. De geproduceerde vloerdelen kunnen direct worden toegepast in de woningbouw, wat resulteert in een sneller, duurzamer en kostenefficiënter bouwproces.
De productiestraat bestaat uit 30 productietafels met een afmeting van 8 × 3,5 meter, die geautomatiseerd en ergonomisch door verschillende werkstations worden verplaatst. De batterijmallen vormen het startpunt van het productieproces en zijn daarmee een cruciale schakel binnen de productielijn.
Functie van de hydraulische batterijmallen
Het productieproces begint bij drie batterijmalframes die in lijn zijn opgesteld. In deze eerste fase worden de tafelmalen gevuld met beton, waarna zij gecontroleerd verder de productiestraat in worden getransporteerd.
Elke batterijmal is uitgerust met meerdere hydraulische klem- en verplaatsingscilinders, waarmee de mallen nauwkeurig kunnen worden gepositioneerd en vastgezet. De hydraulische systemen zorgen voor een stabiele en reproduceerbare werking, afgestemd op het tempo en de eisen van de productiestraat.
Technische kenmerken van het hydraulisch systeem
-
3 batterijmalframes aangestuurd door één centraal hydraulisch systeem
-

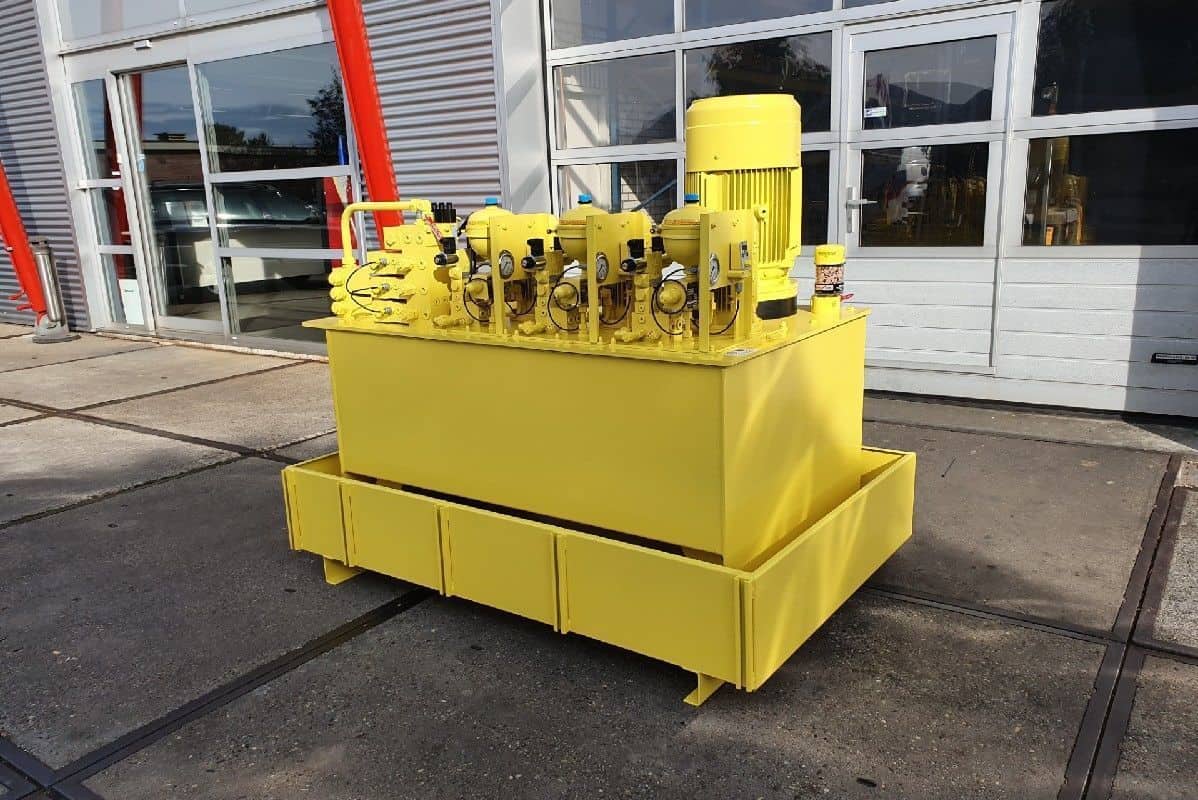

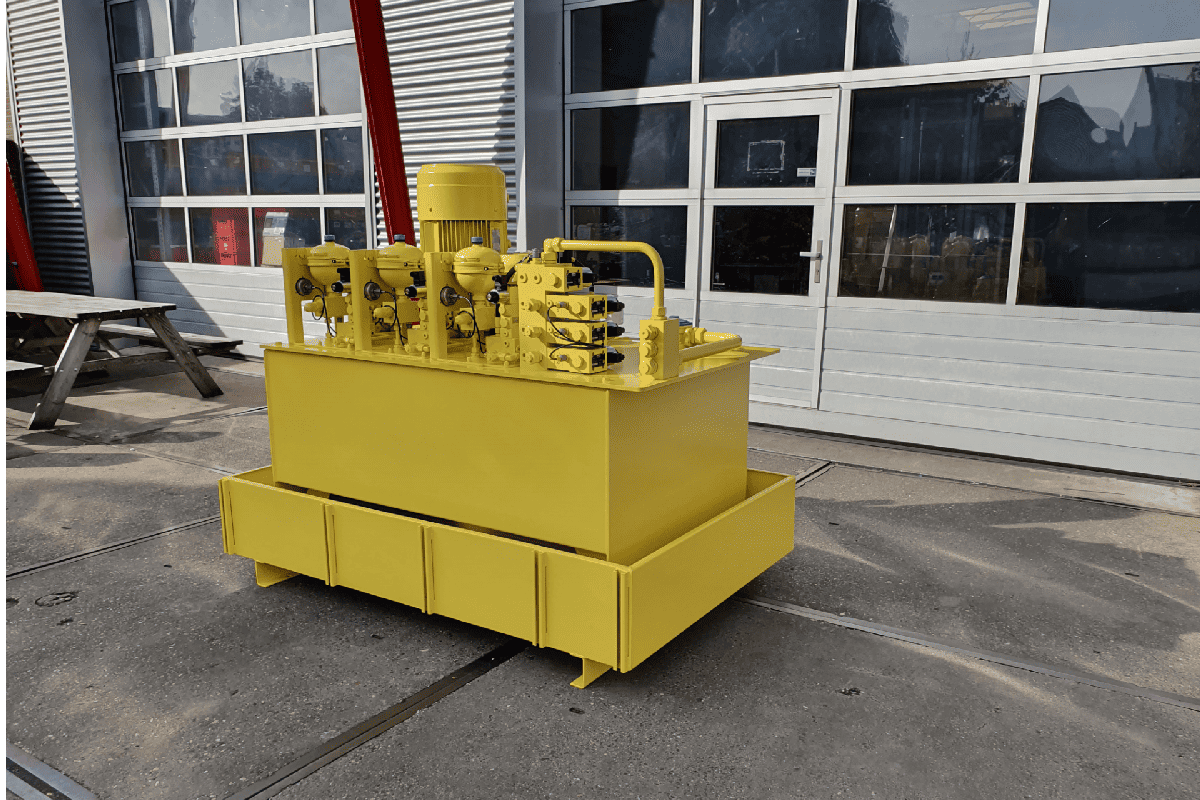

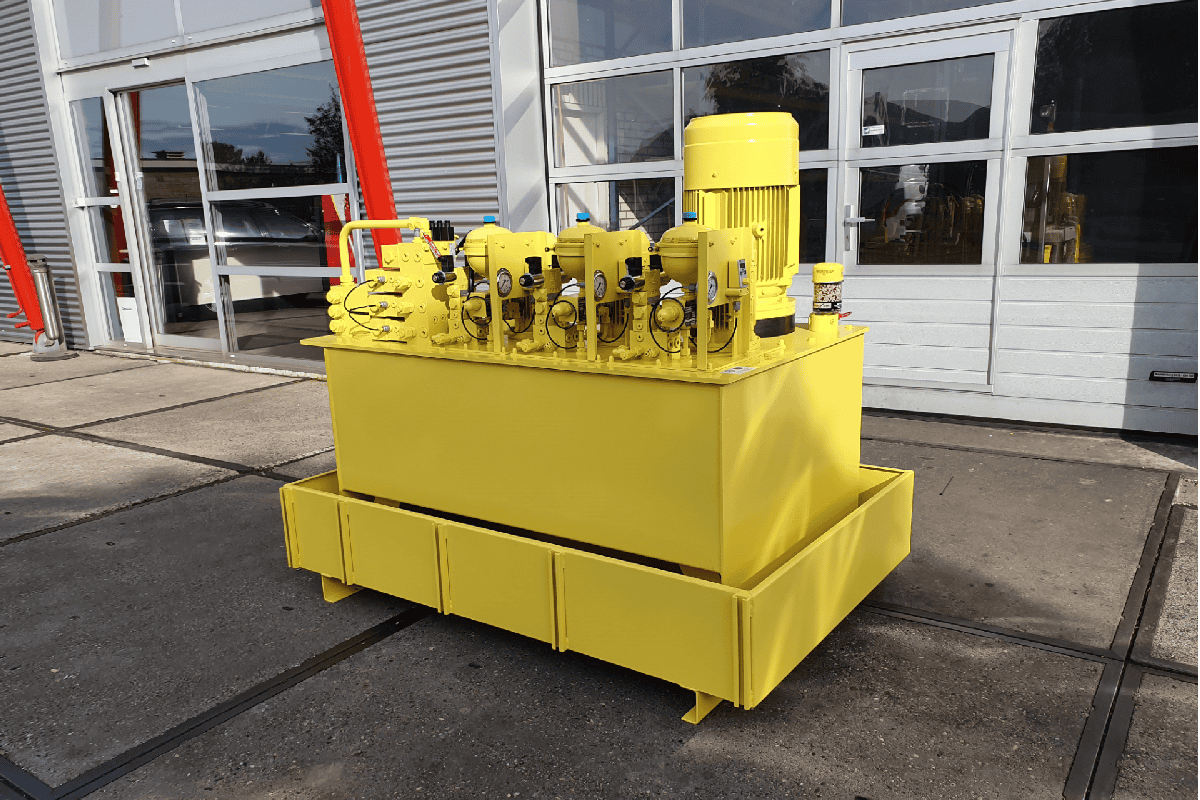

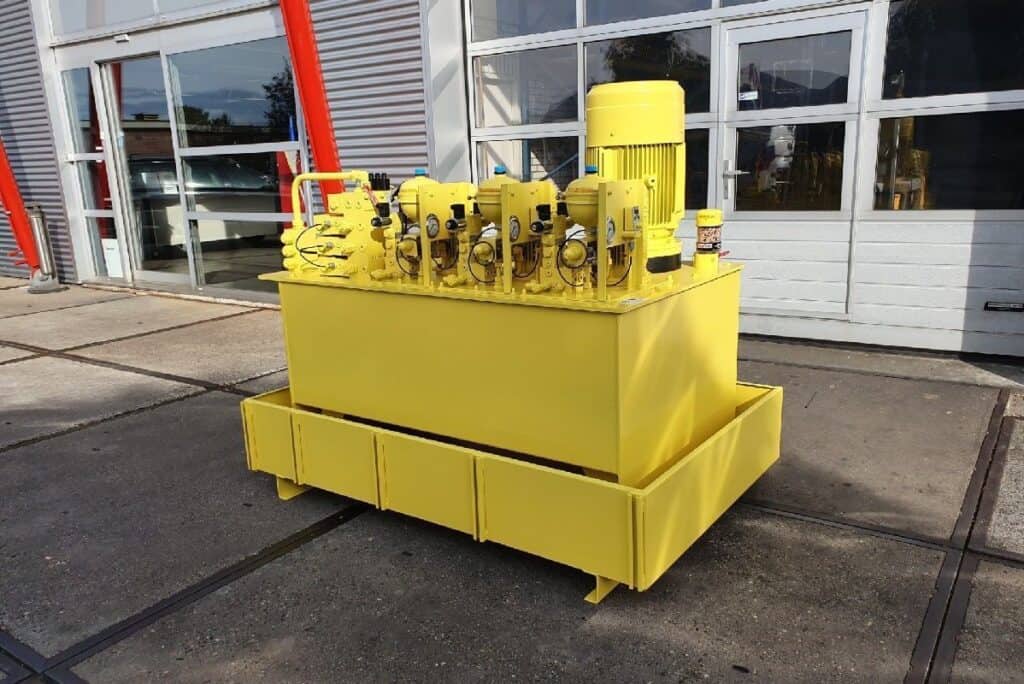

Centrale powerpack: 18,5 kW
-

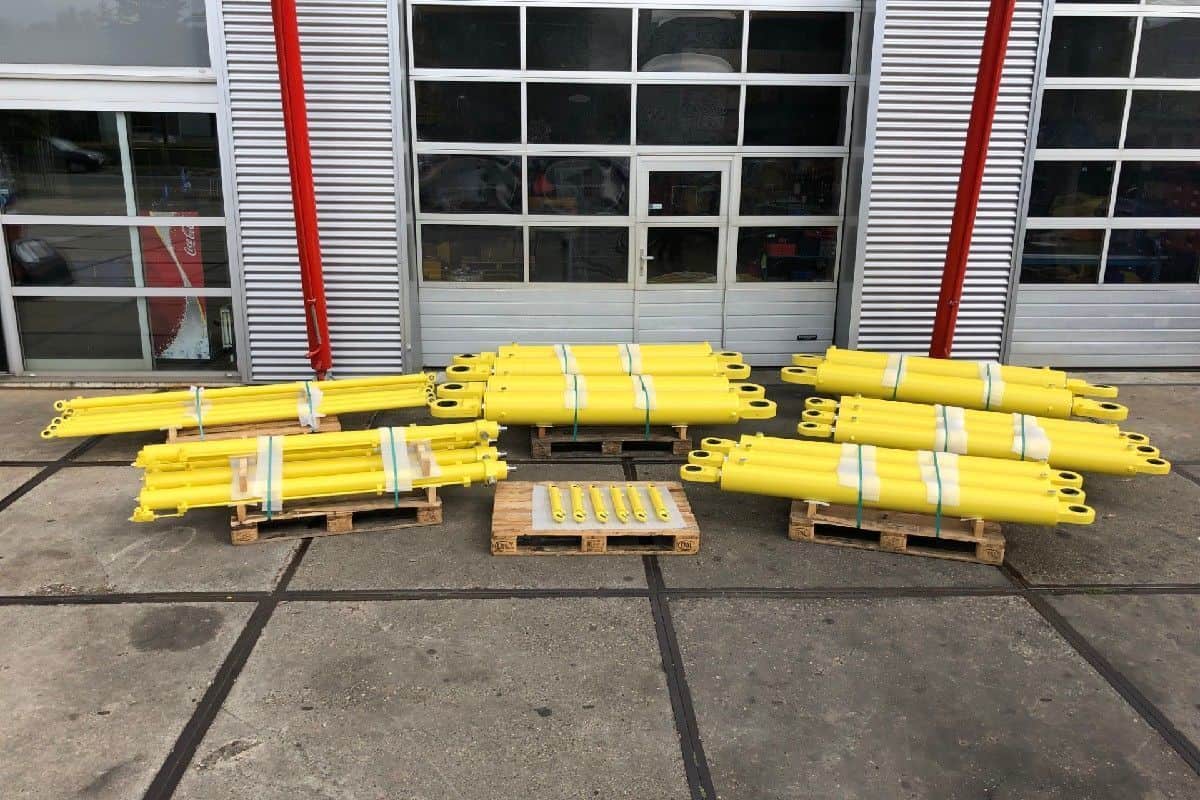

Meerdere hydraulische klem- en verplaatsingscilinders per batterijmal
-
Cilinderboringen variërend van Ø50 tot Ø220 mm
-

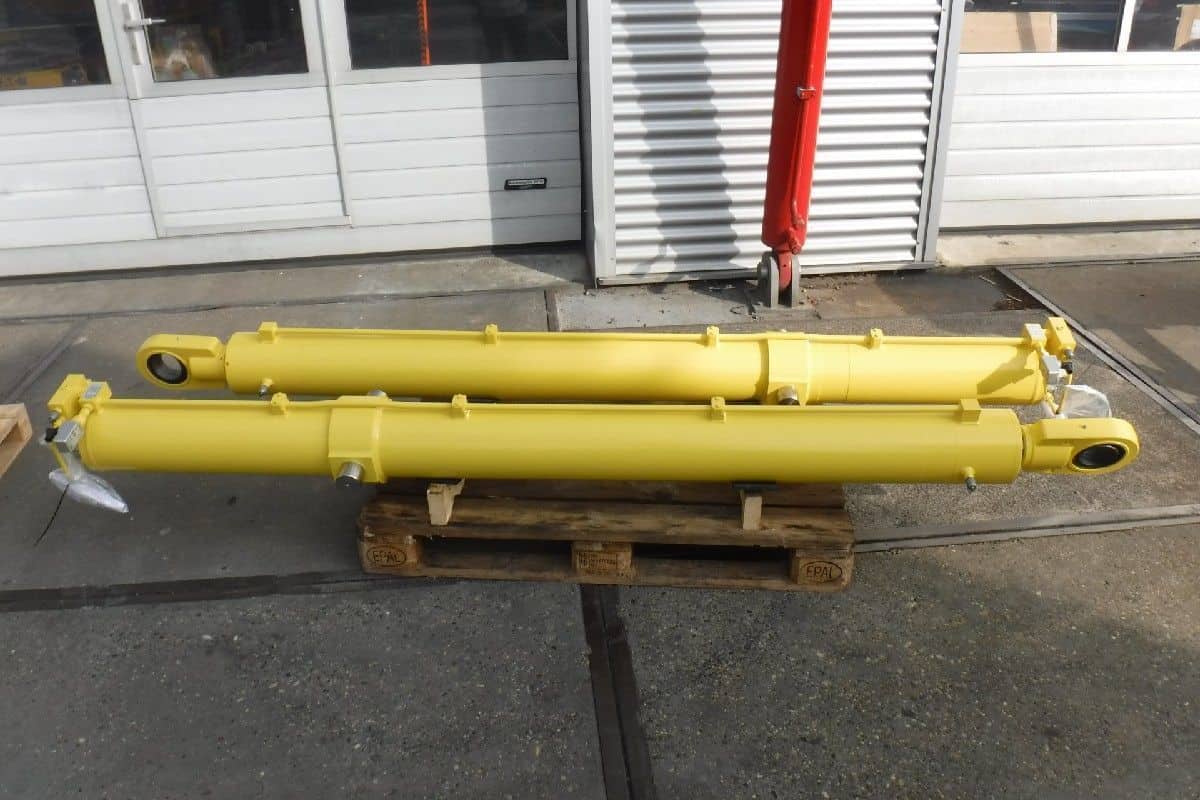

2 cilinders Ø220 mm met een slag van 1500 mm
-

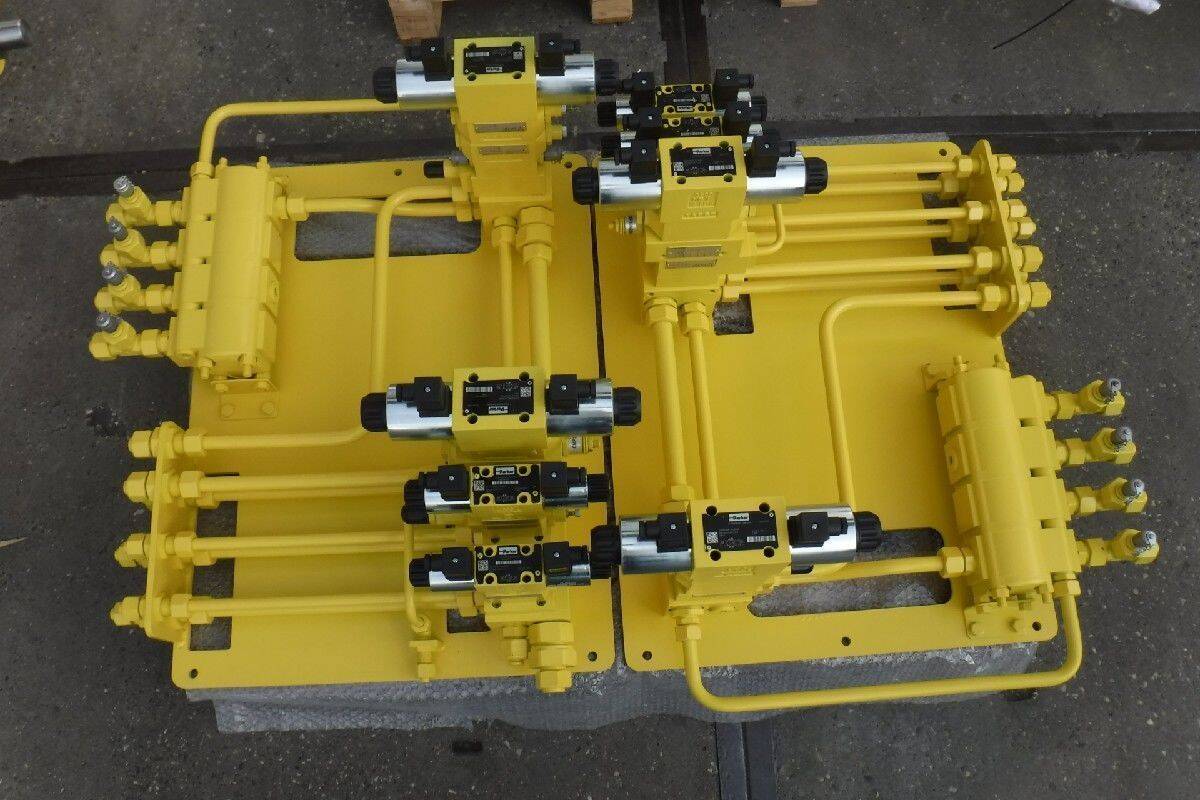

Synchronisatie via een hydraulisch gelijkloopsysteem
-
Meer dan 1.400 meter hydraulisch leidingwerk aangelegd
-
Onafhankelijke aansturing van functies binnen elk frame
Complete realisatie door Holland Hydraulics
Voor dit unieke en innovatieve project hebben wij ten behoeve van vijf werkstations het complete hydraulische systeem geleverd, inclusief elektrische besturing. Het volledige traject, van ontwerp en engineering tot productie, installatie en inbedrijfstelling, is door Holland Hydraulics verzorgd. Het resultaat is een betrouwbare, nauwkeurige en toekomstbestendige hydraulische oplossing voor batterijmallen binnen een volautomatische betonproductiestraat.
Projectfoto's
